层掀板结构

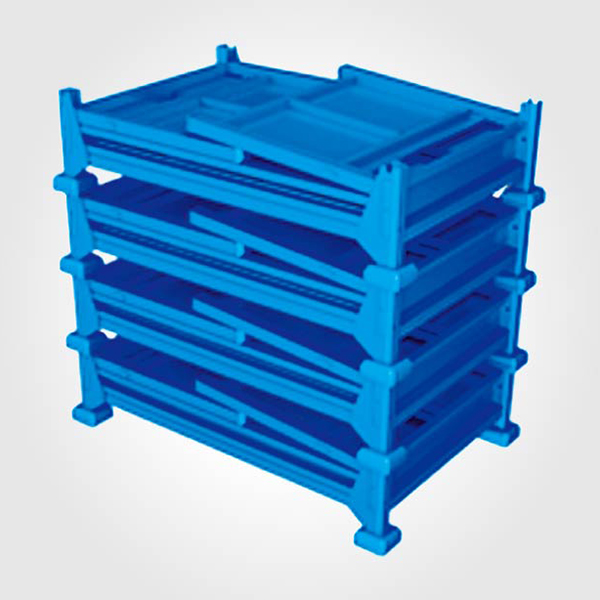

层掀板结构料架由多层翻版组成，每层翻版能够饶一端掀起，前期后用气弹簧，机械弹簧或者其他支撑结构支撑起而不会轻松落下，以便取用下一层的零件。每层翻版的面层配有一些限位机构，用于摆放，限位零件。有些料架的翻版底层（相对面层而言）会固定一些缓冲材料或者其他限位机构，用于固定下一层零件（一般这样的结构，产品架还需要做一个翻版顶盖，用于紧固顶层零件），或者是防止零件向上窜动冲击上层翻版的底层而造成零件的划伤。层掀版结构的料架，结构紧凑，零件摆放的密度大，空间浪费小，对生产线位置紧张的产品来说，是值得推广的。但是，该结构料架一般是只能在用完上一层的零件后才能打开取用下一层的零件，所以一般用于严格排序的零件，或者是零件品种较少。每个料架只放一个品种的零件，多个产品架又能在生产线上不开的情况。

另外，对层掀板结构进行变形，将每层一块掀板分开做两块，每块单独操作，互不干涉，这样就可以摆放两种图号的零件进行排序。这种变形的结构满足严格的类排序零件。所谓严格类排序，是指按照车型信息对零件进行排序，但由于零件特性使得限位机构不能适用所有零件，而使得排序的零件分开摆放的排序投料方式。

翻版的支撑装置有三种，气弹簧（自由型气弹簧），机械弹簧（线性弹簧），机械支撑杆。使用机械弹簧只是利用其拉力，翻版在掀起时要不会落下，平躺时要由力度使之不易颠起，这样弹簧的安装位置非常不容易确定，而且对弹簧自身的疲劳失效，强度，防锈等方面有很搞的要求。机械支撑杆滑动槽的表面要求较高，喷漆或者生锈之后，掀起或者放下翻版不易操作，活动不畅，冰洁容易受到震动或者脱槽致使翻版跌落。

因此，要求使用自由型气弹簧作为翻版的支撑装置，并且原则上要求每块翻版两侧均使用气弹簧，以防辅件失效造成安装事故。

翻版结构料架，支撑每层翻版的结构一般有两种，一是在架体上做出横向的支撑脚，支撑每层翻版。这种结构在制作时要注意，支撑上一层翻版的支撑脚不要干涉下一层翻版的掀起。

二是在每层翻版上作出支撑脚。这种结构有两种形式，在一层翻版的面层上作出支撑脚以支撑自身。

我们倾向于使用横向支撑脚的结构，如果横向支撑脚于其他位置干涉而不得不使用竖向支撑脚时，我们倾向于在不干涉零件取用时采用竖向支撑脚形式，因为这种形式不会使支撑脚随翻版掀起而伸出来成为员工大意操作的安全隐患。两种支撑结构的接触处都必须附着缓冲垫，避免翻版与架体的刚性冲击。
